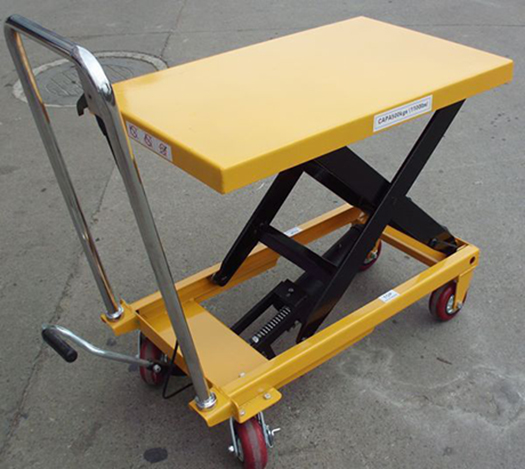

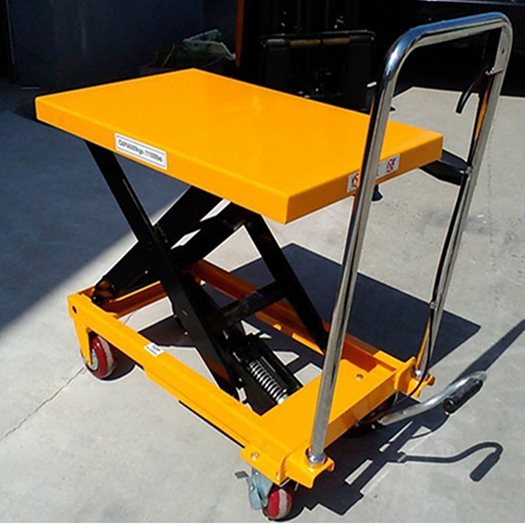

手動液壓平臺車,搬運車采用腳踏液壓泵驅動平臺上升采用腳踏液壓泵驅動平臺上升,載重量從300公斤至1000公斤升高有900毫米至1700毫米各規格產品。適用于各行業貨物升高移動。它使繁重的搬運工作變得輕松,快捷。
手動液壓平臺車,是一種無動力、無污染的堆高車。這種堆高車具有結構緊湊、運輸靈活、操作簡便、回轉半徑小等特點。
手動液壓平臺車搬運車特點:
1. 通過腳踏式液壓泵工作,方便地使平臺起升至所需高度。
2. 堅固的小腳輪帶有剎車制動裝置,使裝卸作業時更為安全。
3.升降平穩,操作輕便。運轉靈活,使用安全。純?nèi)斯げ僮?,不產生火花和電磁場。
手動液壓平臺車搬運車工作原理:
液壓油由葉片泵形成一定的壓力,經濾油器、隔爆型電磁換向閥、節流閥、液控單向閥、平衡閥進入液缸下端,使液缸的活塞向上運動,提升重物,液缸上端回油經隔爆型電磁換向閥回到油箱,其額定壓力通過溢流閥進行調整,通過壓力表觀察壓力表讀數值。
液缸的活塞向下運動(既重物下降)。液壓油經防爆型電磁換向閥進入液缸上端,液缸下端回油經平衡閥、液控單向閥、節流閥、隔爆型電磁換向閥回到油箱。為使重物下降平穩,制動安全可靠,在回油路上設置平衡閥,平衡回路、保持壓力,使下降速度不受重物而變化,由節流閥調節流量,控制升降速度。 為使制動安全可靠,防止意外,增加液控單向閥,即液壓鎖,保證在液壓管線意外爆裂時能安全自鎖。安裝了超載聲控報警器,用以區別超載或設備故障。
電器控制系統通過防爆按鈕SB1—SB6來控制電機的轉動,隔爆型電磁換向閥的換向,以保持載荷提升或下降,且通過“LOGO”程序調整時間延遲量,避免電機頻繁起動而影響使用壽命。
