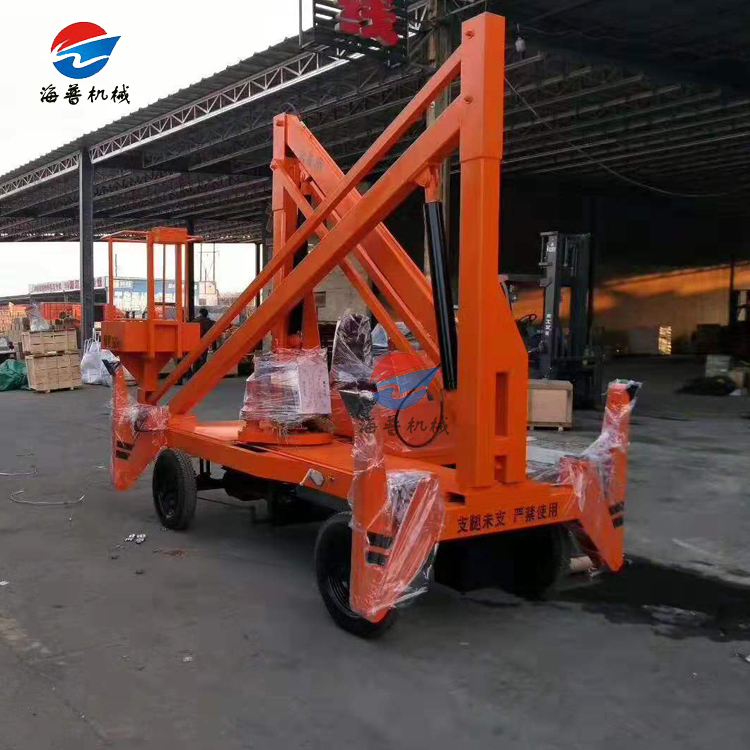

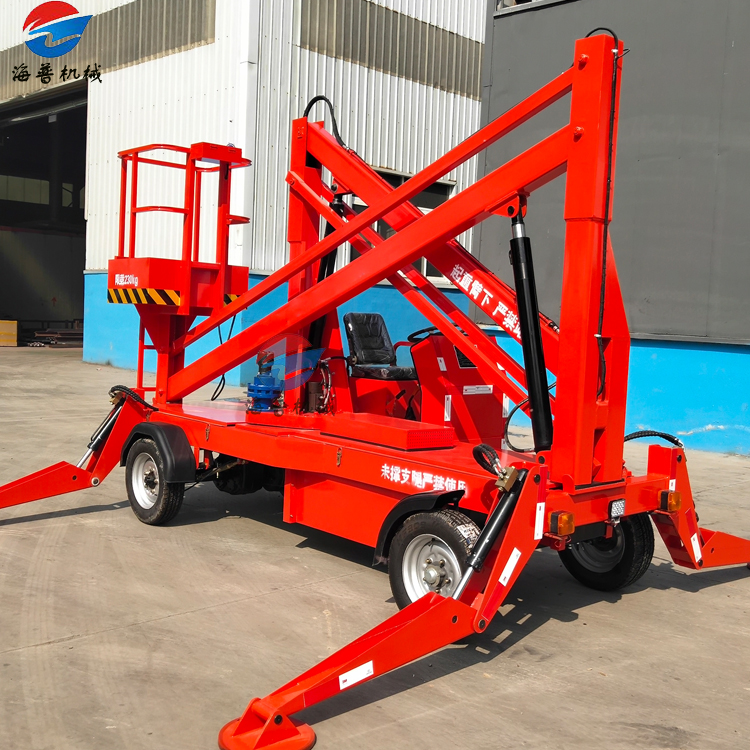

曲臂式液壓升降機是垂直式、剪叉式升降機的替代產品，該機利用柴油機為動力，加電瓶采用電啟動，自支腿、自升降、自行走，360°旋轉作業。本產品具有操作簡單，使用方便，作業面大，特別是能夠懸伸作業，跨越一定的障礙物或在一處升降，可進行大范圍多點升降作業的特點，極大地提高了工作效率。
曲臂式升降機特點
（1)新型的全液壓自行式專用底盤。恒遠偉業研制的具有完全自主知識產權的自行式高空作業升降平臺車，采用了機電液一體化、可靠性設計和計算機輔助設計等技術，成功地研制了一種全液壓驅動、自行式專用底盤，突破了以往國內高空作業升降平臺車只能采用汽車或起重機底盤改裝設計的限制。
(2)帶載行駛、作業穩定性好。底盤結構突破了傳統的設計理論和方法，通過優化上車平臺總體布局與載荷分布，減少了重心偏移。恒遠偉業采用獨特的大角度后仰式鉸點結構，合理設置多種配重模塊，有效地平衡了工作力矩。采用H型變截面復合箱梁剮性車架和高負荷實心橡膠輪胎，增加了底盤整體剛度，保證了整機行駛、作業過程的穩定性，實現了高空作業升降平臺車帶載行駛的功能。
(3)多功能、多用途的作業裝置。通過大臂前端托架，可以快速安裝舉升裝置或載人平臺，實現物料舉升、起重吊裝和載人高空作業等功能，同時為擴展作業裝置以及各種工作裝置的快速切換提供了接口。
(4)獨特的三維旋轉托舉裝置。恒遠偉業設計的三維旋轉托舉裝置，既能夠自動保持被舉升物料的姿態，又可以實現舉升物料在空間內任意高度、任意位置和任意方向的調整要求，速度控制精確靈敏，微動性能好，滿足了大型洞庫內高空作業與通風管道安裝的要求。
用途
曲臂式液壓升降機廣泛用于市政、電力、路燈、公路、碼頭、廣告、園林、小區物業、廠礦企業車間等行業范圍升降作業。可跨越障礙進行高空作業，平臺升降到任何位置時，均可邊行走邊作業，結構緊湊，轉向靈活，其地盤的寬度可保證設備進入狹窄的通道及擁擠的工作區域。備用動力裝置，可操作工作平臺復位，方便的運輸方式，可被牽引到任何地方。易于識別的操作面板，多重的機械，電氣及液壓安全保護，先進的一體化的液壓電器集成系統。
參數
|
規格 |
平臺起升高度m |
最大作業半徑m |
旋轉角度° |
額定載荷 KG |
工作臺尺寸（長*寬） mm |
外形尺寸 （長*寬*高）mm（含護欄高） |
配套動力kg |
整機質量 Kg |
|
ZBPT-8 |
8 |
3 |
360 |
230 |
750*600 |
3800*1900*2600 |
9 |
1800 |
|
ZBPT-10 |
10 |
3.4 |
360 |
230 |
750*600 |
3800*1900*2600 |
9 |
1800 |
|
ZBPT-12 |
12 |
4 |
360 |
230 |
750*600 |
3800*1900*2900 |
12 |
1900 |
|
ZBPT-14 |
13 |
4.2 |
360 |
180 |
750*600 |
5200*1900*2900 |
12 |
2000 |
維護
1.設備使用約2個月時（根據實際使用頻率）需對轉動部位加注一次潤滑脂；
2.每月定期檢查銷軸工作狀態，如發現銷軸、螺絲松脫，一定要緊固，以防軸銷、螺絲脫落造成事故。
3.液壓油應保持清潔，每6個月更換一次；
4.在維修保養和清掃液壓升降機時，一定要撐起安全撐桿。
